Projet Mini Robot Brosse à dent

Simple, rapide le mini robot brosse à dents fait toujours son effet. Un vieux portable, une brosse à dents et quelques fils suffiront à fabriquer ce petit robot.

Les différentes étapes du projet mini robot

Pour la construction de ce robot nous allons découper le projet en 3 étapes:

• L'impression d'éléments du socle (non obligatoire)
• L'assemblage global

.

Matériel nécessaire

Voici la liste des petits éléments pour la conception de ce robot brosse à dents :

• Quelques fils électriques
• 1x mini vibreur de smatphone
• 1x pile CR2032
• 1x mini interrupteur
• 1x brosse à dents
• 1x les supports à imprimer

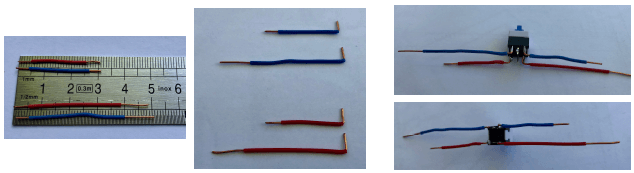

Préparation des fils électriques

• Couper deux fils, un de chaque couleur, de 3cm.
• Dénuder les extrémités de 0.5cm.
• Couper deux autres fils , un de chaque couleur, de 5cm.
• Dénuder les extrémités une de 0.5cm et l’autre de 1cm.

.

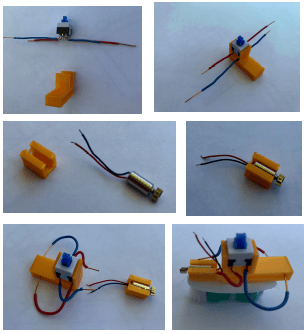

Souder l’interrupteur

• Préparation des fils pour la soudure
• Soudure de l’interrupteur

Mise en place de l’interrupteur

Coller l’interrupteur au support

.

Mise en place du vibreur

Assembler le vibreur et son support

Coller les support a la brosse à dents

• Préparation des fils
• Coller les supports

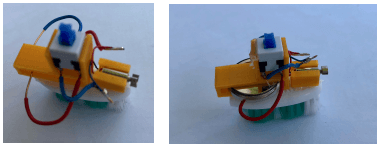

Dernière étape

• Souder le vibreur
• Ajouter la pile et connecter les fils

C’est fini …à tester …
