Installer un ESP8266 WEMOS

"Superbe carte esp8266 wemos d1"

esp8266 wemosVous connaissez les cartes arduino UNO et vous en avez assez du cable USB pour piloter votre robot.... l'ESP8266 WEMOS est fait pour vous.
L'esp8266 wemos est un micro contrôleur qui se programme comme un arduino avec en plus une carte wifi. Cette carte wifi vous permet de piloter, interagir avec la carte via un browser web.

Les caractéristiques de la Wemos d1 mini

Voici les caractèrisques brutes du wemos
  • Micro-contrôleur: ESP-8266EX
  • WiFi: 802.11 b/g/n
  • Tension de fonctionnement: 3.3V
  • Digital I/O Pins: 11
  • Entrée analogique:1 (3.2V max.)
  • Fréquence: 80MHz/160MHz
  • Flash: 4M bytes
  • Longueur: 34.2mm
  • Largeur: 25.6mm
  • Poids:10g
  • Port USB: micro USB
  • Puissance Max.: 5V via le port USB ou le Pin 5V sur la carte


.

Le wifi et arduino

Cette carte fonctionne comme un serveur web, capable de se connecter à un réseau wifi.
Elle dispose de broches et se programme de différentes manières, en particulier via le logiciel Arduino.

Configurer l'IDE Arduino

Voici les différentes étapes pour configurer l'IDE arduino pour qu'il reconnaisse la carte WEMOS
      1. Allumez le logiciel Arduino.
      2. Allez dans le menu [[Arduino -> Préférence]], une fenêtre s'ouvre.
      3. Dans le champ "URL de gestionnaire de cartes supplémentaires" copiez-collez l'URL suivante : http://arduino.esp8266.com/stable/package_esp8266com_index.json
      4. Ensuite allez dans outil -> type de carte -> gestionnaire de carte.
      5. La fenêtre suivante s'ouvre : dans la recherche tapez "ESP8266"
      6. Cliquer sur "ESP8266 by ESP8266 community", puis cliquez sur "installer".


.

Broches GPIO du Wemos

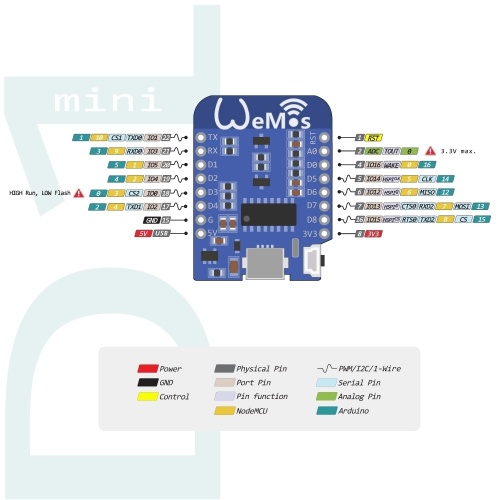

Une petite différence à noter sur le numéro des broches GPIO. Voici le schéma des broches du Wemos D1 mini schema wemos
